Description			Caractéristiques Mécaniques								Caractéristiques Electriques
Code	Type	GR	Moment Statique (*) Kgmm		Force centrifuge   Kg                           K N				Poids   Kg		Puissance Absorbée Maxi  W		Courant Maxi A		Ia/In
			50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
602817	CDX 9/700	30	341	341	215	310	2.11	3.04	45.8	45.8	150	150	0.60	0.58	2.35	2.50
602818	CDX 9/1600	40	799	799	503	724	4.93	7.10	70.7	70.7	184	184	0.92	0.90	2.73	3.11
602819	CDX 9/2300	50	1162	1162	731	1053	7.17	10.3	83.0	83.0	231	260	1.05	1.10	2.76	2.91
602853	CDX 9/2880	60	1464	1464	922	1327	9.04	13.0	104	104	480	552	1.60	1.50	3.50	4.50
602854	CDX 9/4610	70	2326	2326	1463	2107	14.4	20.7	157	157	1036	1100	3.70	3.45	3.40	3.91
602864	CDX 9/6830	80	3421	3421	2152	3099	21.1	30.4	196	196	1320	1400	5.10	5.00	4.00	4.70
602513	CDX 9/45000	110	28633	24508	18005	22192	177	218	1015	981	8100	10300	22.5	22.0	5.10	5.50



(*) Moment dynamique = 2 x Moment statique.

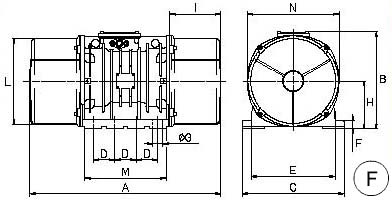

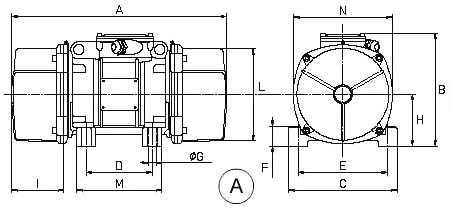

Description		Dimensions ( mm )
Code	Type	Fig	A	B	C	D	E	Trous		F	H	I	L	M	N	Serre Cable
								ØG	Nb
602817	CDX 9/700	A	404	260	210	120	170	17	4	52	108	82.5	190	160	207	NPT 3/4"
602818	CDX 9/1600	A	505	276	235	140	190	17	4	57	118	120.5	209	185	227	NPT 3/4"
602819	CDX 9/2300	A	543	285	235	140	190	22	4	65	127	128	228	185	247	NPT 3/4"
602853	CDX 9/2880	A	636	310	270	155	225	22	4	52	140	142	250	200	271	NPT 3/4"
602854	CDX 9/4610	A	686	356	314	155	255	23.5	4	65	161	143	274	210	310	NPT 3/4"
602864	CDX 9/6830	A	756	380	335	180	280	25	4	70	175	173	304	235	335	NPT 3/4"
602513	CDX 9/45000	F	1150	607	610	140	520	45	8	38	297	297.5	542	510	582	NPT 1"



 CARACTERISTIQUES GENERALES :



La série des vibrateurs antidéflagrands CDX a été conçue pour être utilisée dans les atmosphères explosibles (EExd, U.L. et C.S.A.).



La structure des vibrateurs CDX, équipée de cales et de joints renforcés antifeu, résiste à la pression qui peut se dégager à l'intérieur des vibrateurs et empêcher la transmission de l'explosion dans l'environnement de travail.



Les composants électriques et mécaniques sont soumis à des controles rigoureux pendant le procédé de production. A l'issus, chaque vibrateur est soumis à un contrôle électrique et dynamique, avec enregistrement et impression des résultats.



CARACTERISTIQUES TECHNIQUES :



Alimentation : tension double 3 phases, jusqu'à 600 V.

Fréquences fixe 50Hz ou 60Hz ; la fréquence peut être aussi changée avec continuité de 20Hz à 60Hz, à couple constant, par l'emploi d'un variateur de fréquence.



Normes de référence : CEI EN 60034.

CENELEC EN 50014 - EN 50018. Classe EEx d IIB T4.

U.L. 674-886 Classe I, Groupes C, D. Classe II, Groupes E, F, G.

C.S.A. Std C22.2 Classe I, Groupes C, D. Classe II, Groupes E, F, G. Classe III.



Protection : IP 66-7 ; évite la pénétration des poudres et liquides et garantit la résistance aux chocs.



Classe isolation : F (155°C) conforme à la norme HD 566.



Température ambiante : de - 30 à + 40° C.

Tropicalisation de série.



Protection thermique : obtenue avec des thermistances à 130°C, ou en option, par détecteurs thermiques avec P.T.C. 130°









  Vous retrouverez ces détails dans les caractéristiques, ou sur demande par le formulaire.

         Inutile de récupérer ces données, vous perdrez en qualité...









Fiche de Renseignements



CDX



8 Pôles - 750/900 tr/mn
